Comment convertir un modèle Revit en modèle Stabicad Revit

Problème :
Vous avez reçu d'un tiers un modèle Revit dans lequel les systèmes MEP sont modélisés sans Stabicad. Pour pouvoir utiliser les fonctionnalités de Stabicad, vous souhaitez convertir le modèle de la manière la plus efficace possible.

Solution :
Pour continuer à travailler sur ce projet avec Stabicad, les familles doivent être remplacées. Pour ce faire, vous devez d'abord choisir le modèle dans lequel vous voulez travailler. Après avoir converti les familles, il faut les supprimer et d'autres outils comme les modèles d'affichage, les horaires, les balises et les filtres peuvent être ajoutés au projet. Un certain nombre d'étapes sont nécessaires, cliquez sur les étapes ci-dessous pour obtenir plus d'informations sur cette étape :

Étape 1 : A partir de quel modèle le travail est-il effectué ?
Etape 2 : Remplacer les familles de système.
Etape 3 : Remplacer les familles chargeables.
Étape 4 : Supprimer les composants inutiles.

L'étape 5 est nécessaire lorsque vous avez fait le choix de travailler à partir du modèle fourni à l'étape 1.

Étape 5 : Ajout des composants nécessaires tels que les modèles d'affichage, les nomenclatures et les filtres.



Réfléchissez bien à l'approche qui vous convient le mieux, car la personnalisation peut prendre un certain temps.
Les familles qui n'ont pas besoin de modification peuvent ne pas être converties.


Étape 1 : Quel modèle sera utilisé comme base pour la suite des travaux ?
Il est important de réfléchir au modèle qui sera utilisé. Il existe deux options :

A : Continuer à travailler sur le modèle fourni
B : Copiez le modèle fourni sur votre propre modèle Stabicad


Option A : continuer à travailler avec le modèle fourni

1. Ouvrez le projet Revit fourni.
2. Pour que les fonctionnalités de Stabicad fonctionnent de manière optimale, les paramètres des modèles doivent être téléchargés à partir du modèle de Stabicad. Par conséquent, ouvrez un modèle Revit avec un modèle Stabicad ou votre propre modèle dans la même session Revit.

Avantages :
Il n'est pas nécessaire de copier l'ensemble de l'installation sur un autre projet.

Inconvénients :
Les filtres Stabicad, les modèles d'affichage, les horaires et autres paramètres doivent être copiés et définis.

Option B : Copiez le modèle fourni sur votre propre modèle Stabicad

1. Ouvrez les deux modèles en une seule session Revit.
2. Utilisez une vue en 3D dans le modèle fourni, dans laquelle tous les éléments sont visibles.
3. Sélectionnez les éléments et, dans le ruban Revit, choisissez Copier dans le presse-papiers.
4. Allez au modèle avec le modèle Stabicad, et ouvrez un plan d'étage.
5. Dans l'onglet Modifier, choisissez Coller > Aligné sur la vue actuelle.
6. Passez en revue les messages d'erreur.

Avantages :
Les filtres Stabicad, les modèles d'affichage, les horaires et autres paramètres sont directement définis comme d'habitude.

Inconvénients :
La copie d'un modèle d'installation entier peut entraîner des messages d'erreur.


Étape 2 : Remplacez les familles de systèmes.
Les familles de systèmes peuvent être considérées comme des familles de base à partir desquelles sont générés les murs, les sols, les conduits et, entre autres, la tuyauterie. Les familles de systèmes utilisées dans le projet fourni doivent être converties en familles de systèmes que Stabicad reconnaîtra. Lorsque cela est fait, par exemple, le solveur de nœuds et d'autres fonctionnalités peuvent être utilisées. Il existe deux façons de convertir le système, et il est également possible de combiner les deux options.

Option A : Conversion des systèmes originaux en systèmes Stabicad spécifiques.

1. Utilisez la configuration du projet pour charger les lignes de produits à l'endroit où vous souhaitez convertir l'installation existante. Vous trouverez Project Setup sous Stabitools > Configuration > Configuration du projet. Dans cette fenêtre, vous trouverez les lignes de produits sous Types.
2. Sélectionnez votre système dans Revit à l'aide d'une fenêtre ou du bouton TAB.
3. Utilisez le filtre Revit pour sélectionner uniquement les tuyaux / conduits.
4. Dans la fenêtre déroulante des propriétés de l'instance, vous choisissez le type de tuyau ou de conduit que vous venez d'ajouter.
5. Sélectionnez maintenant l'ensemble du système, y compris les raccords.
6. Utilisez ensuite la fonction "De générique à spécifique". Vous trouverez cette fonction dans le ruban Revit Stabicad Mécanique > Convertir > Générique à Spécifique.


Comme les tuyaux / conduits sont des éléments Stabicad, les raccords entre ces tuyaux ou conduits sont retirés et résolus à nouveau avec le solveur de nœuds. De cette façon, le système entier est constitué d'éléments Stabicad.

Tous les nœuds ne peuvent pas être résolus immédiatement. Cela peut s'expliquer par un manque de place. Stabicad donne un message indiquant quels nœuds n'ont pas pu être résolus automatiquement. Pour chaque nœud, vous pouvez maintenant le vérifier et l'ajuster.

Option B : Convertir les systèmes d'origine en systèmes de routage automatique Stabicad :

Une autre façon de convertir les systèmes est d'utiliser la fonction Revit "Changer de type". Cette option peut être choisie lorsque des familles de routage automatique sont nécessaires et disponibles. Suivez les étapes ci-dessous :

1. Utilisez la configuration du projet pour charger les types de tuyaux vers lesquels vous souhaitez convertir les types de tuyaux existants. Vous trouverez le bouton Configuration du projet sous Stabitools > Configuration > Configuration du projet. Dans cette fenêtre, vous trouverez les lignes de produits sous l'onglet "Types".
2. Sélectionnez votre système dans Revit en utilisant une fenêtre ou le bouton TAB.
3. Utilisez le filtre Revit pour sélectionner uniquement les tuyaux + raccords de tuyaux ou les conduits + raccords de conduits.
4. Cliquez ensuite sur la fonction "Changer de type" dans le ruban Revit.
5. Lorsque vous y êtes invité, sélectionnez le système que vous souhaitez convertir.
6. Dans la fenêtre déroulante des propriétés de l'instance, vous choisissez le type de tuyau ou le type de conduit que vous venez d'ajouter.


Les types de tuyaux sont adaptés en fonction de votre choix. Dans ces types de tuyaux, les préférences d'acheminement sont stockées de sorte que dans certaines situations, cette préférence est appliquée.

Tous les nœuds ne peuvent pas être résolus immédiatement, en raison notamment du manque de place. Aucune notification n'est donnée pour les nœuds qui n'ont pas été résolus ou qui l'ont été à tort, ceux-ci doivent encore être vérifiés.

CONSEIL :
La conversion d'un système entier est une opération intensive.
Il est donc préférable de le faire par étage ou par partie du bâtiment.

CONSEIL 2 :
Utilisez des raccourcis clavier. Pour résoudre des situations qui ne peuvent pas être résolues automatiquement, vous pouvez utiliser différentes fonctions. Le solveur de nœuds et Trim sont des fonctions couramment utilisées. Le solveur de nœuds peut être réglé sur un raccourci clavier, la fonction Trim a déjà un raccourci : TR.

CONSEIL 3 :
Vérifiez les conversions en utilisant les horaires. Vous pouvez créer des horaires pour les différentes catégories et voir s'il y a encore des anciennes familles dans le modèle. L'horaire vous permet de naviguer rapidement vers l'élément en question.

CONSEIL 4 :

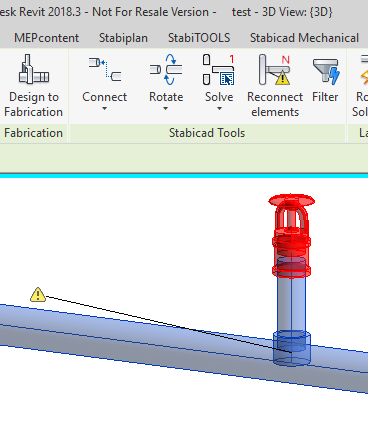

Utilisez la fonctionnalité "Reconnecter les éléments" de Stabicad pour rétablir les connexions perdues. Cet outil peut être utilisé lorsque, par exemple, des pièces de selle ont été libérées. Étape 3 : Remplacer les familles chargeables.
Les familles chargeables sont des familles créées dans des fichiers RFA externes et importées dans votre modèle Revit. Nous pouvons différencier les familles chargeables entre les familles hébergées et les familles non hébergées, dans les deux cas le flux de travail est le même. Les symboles hébergés ne peuvent être remplacés que par des familles qui sont également hébergées. Les familles non hébergées ne peuvent être remplacées que par des familles non hébergées. Vérifiez donc à l'avance si une famille est hébergée ou non. Lorsque les familles sont converties en familles Stabicad, vous pouvez utiliser les fonctionnalités de Stabicad. Suivez les étapes ci-dessous :

1. Placez une famille similaire de la palette Stabicad (par exemple une grille d'aération ou un luminaire).
2. Sélectionnez la famille que vous souhaitez remplacer.
3. Dans la fenêtre déroulante des propriétés de l'instance, choisissez la famille que vous venez d'ajouter.
4. Vérifiez si le point d'insertion de la famille correspond à *.
5. Si le point d'insertion correspond, vous pouvez cliquer avec le bouton droit de la souris sur Sélectionner toutes les instances pour sélectionner toutes les familles.
6. Ensuite, vous pouvez sélectionner à nouveau les propriétés de la famille nouvellement ajoutée via la fenêtre déroulante de l'instance.


Point d'attention :
Les familles à charge ont un point d'insertion. Lorsque vous remplacez une famille, vérifiez toujours que ce point d'insertion correspond. Par exemple, pour la partie 1, le point d'insertion peut être au milieu, et pour la partie 2, le point d'insertion peut être sur le bord. Lorsque vous le remplacez, la famille sera placée à un autre endroit. Ce problème peut être résolu en modifiant la famille et les plans de référence qui déterminent l'origine.

CONSEIL :
Vérifiez les conversions en utilisant les plans de référence. Vous pouvez créer des horaires pour les différentes catégories et voir s'il y a encore des familles anciennes dans le modèle. L'horaire vous permet de naviguer rapidement vers l'élément en question.

CONSEIL 2 :
Lorsque vous allez sélectionner une famille dans le menu déroulant des propriétés de l'instance, vous pouvez utiliser l'option de recherche. Cette option vous permet de sélectionner rapidement la famille souhaitée dans la liste.
 

Étape 4 : Supprimez les éléments inutiles.
Pour gagner de la place, il peut être souhaitable de supprimer les anciennes familles et de visualiser les modèles. Vous pouvez le faire en utilisant la fonction Purge de Revit. La fonction Purger les éléments non utilisés se trouve dans le ruban Revit sous l'onglet Gérer.  Dans la fenêtre, vous pouvez sélectionner les éléments que vous souhaitez supprimer du modèle.
Assurez-vous que vous ne purgez pas les types génériques S4R pour les conduits, les tuyaux, les chemins de câbles, etc.

Étape 5 : Ajout des éléments requis tels que les modèles de visualisation, les nomenclatures et les filtres.
Récupérez les nomenclatures, les modèles d'affichage et les filtres lorsque vous continuez à travailler dans le modèle fourni. Cela peut être fait avec l'article suivant Copier les paramètres dans un autre projet Revit, transférer les normes du projet
