Personnalisation des bibliothèques
Rappel sur la gestion des bibliothèque
Pour commencer, assurez-vous que les gammes de produits dont vous avez besoin pour la personnalisation sont bien présente dans votre base de données.
Reportez-vous à l'article Gestion des bibliothèques pour le téléchargement de celles-ci.
Modification d’une gamme de produits
Les gammes téléchargées se trouvent dans la base de données de Stabicad.

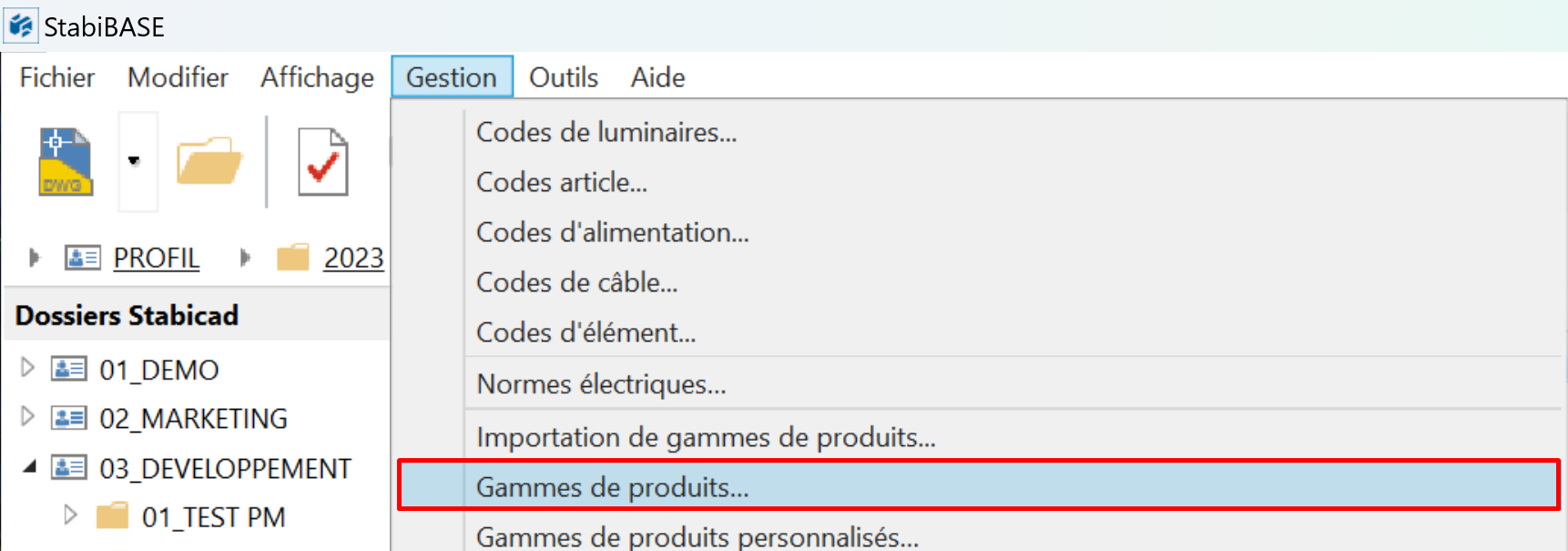

Vous retrouverez celles-ci dans le menu Gestion => Gammes de produits…

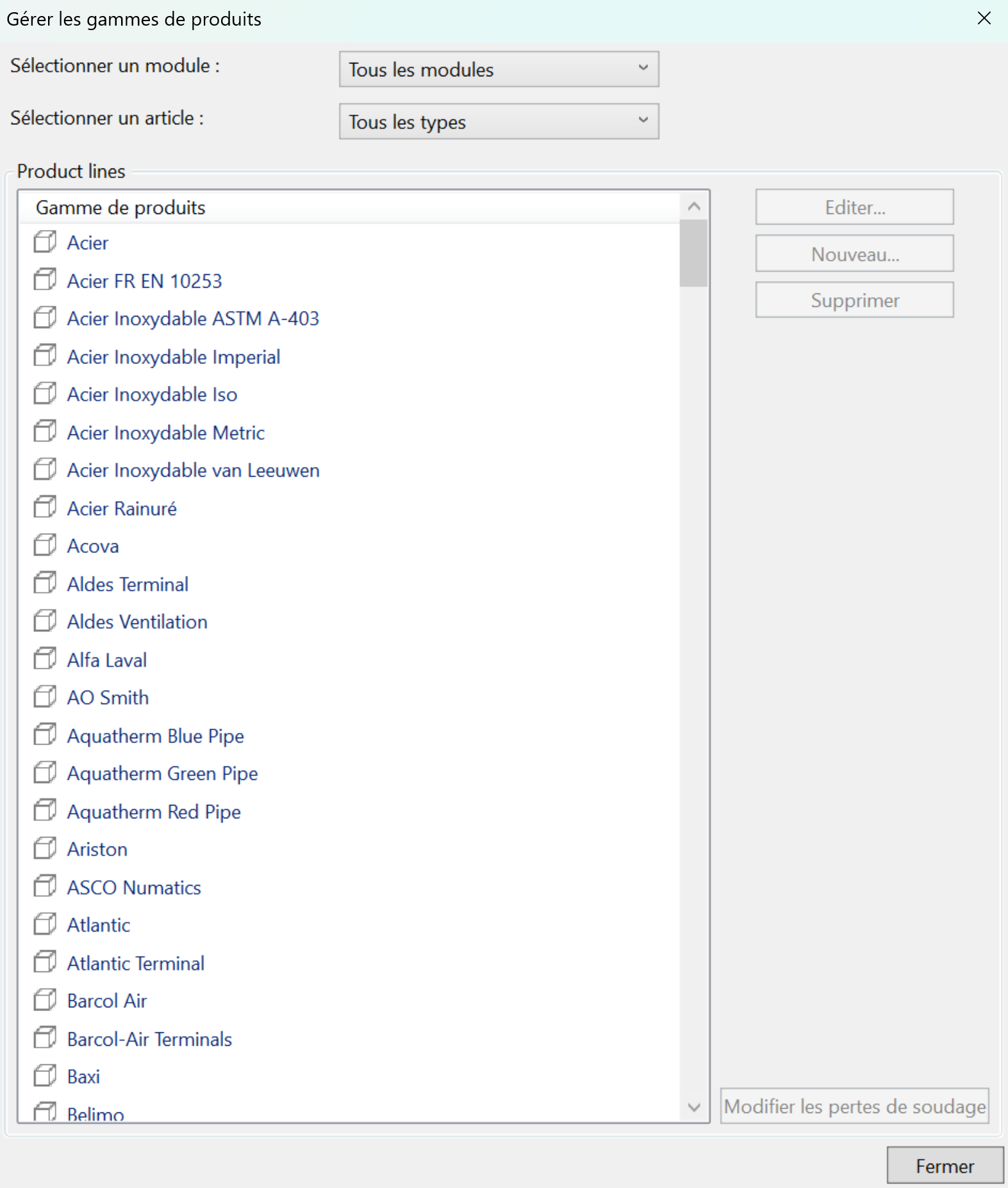

Vous retrouverez la liste des gammes présentes dans la base de données
Depuis cette fenêtre vous pouvez Editer, supprimer ou créer une gamme

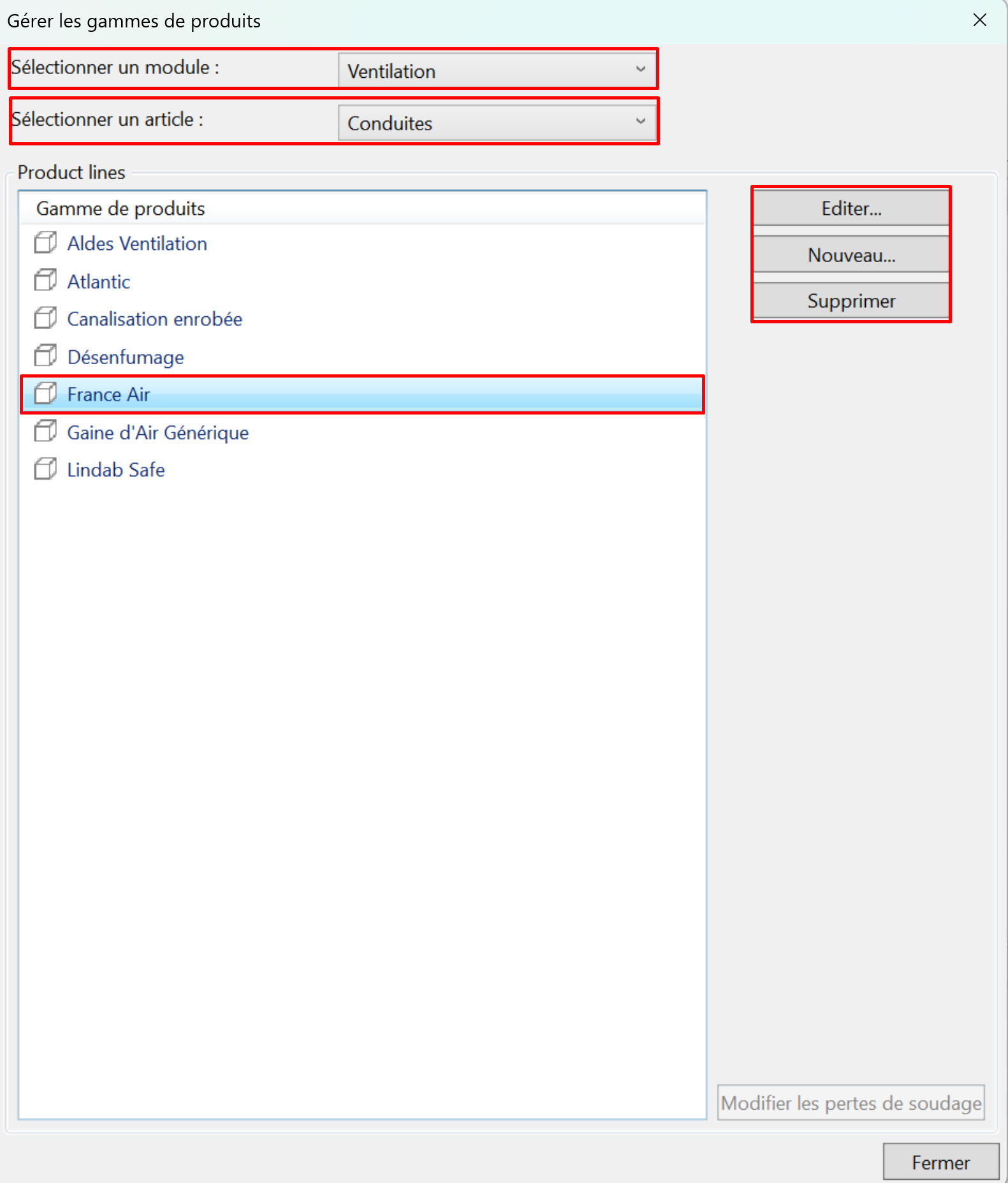

Pour intervenir sur une gamme, il faut d’abord filtrer avec Sélectionner un module et Sélectionner un article
Sélectionner un module : Ventilation, Tuyauterie (hors gravitaire), Evacuations, Gestion des câbles (Chemin de câbles), Electrique.
Sélectionner un article : Sélectionnez Conduite pour gérer les gammes de gaines, tuyaux et chemin de câbles)
Une fois cette sélection faite, les champs Editer, Nouveau et Supprimer sont maintenant sélectionnables

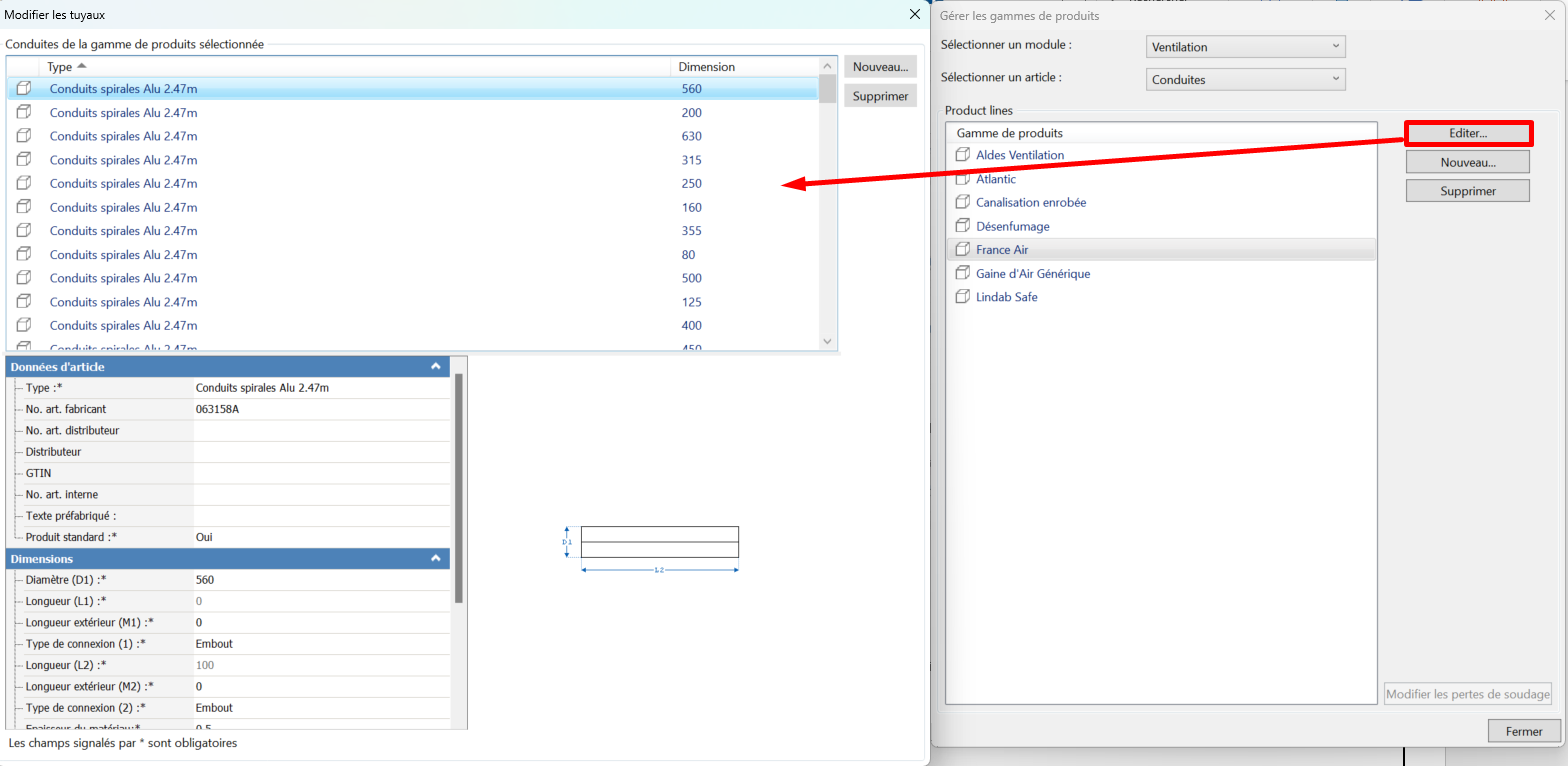

En cliquant sur Editer, vous accédez à l’ensemble des types et dimensions présents dans la gamme sélectionnée.

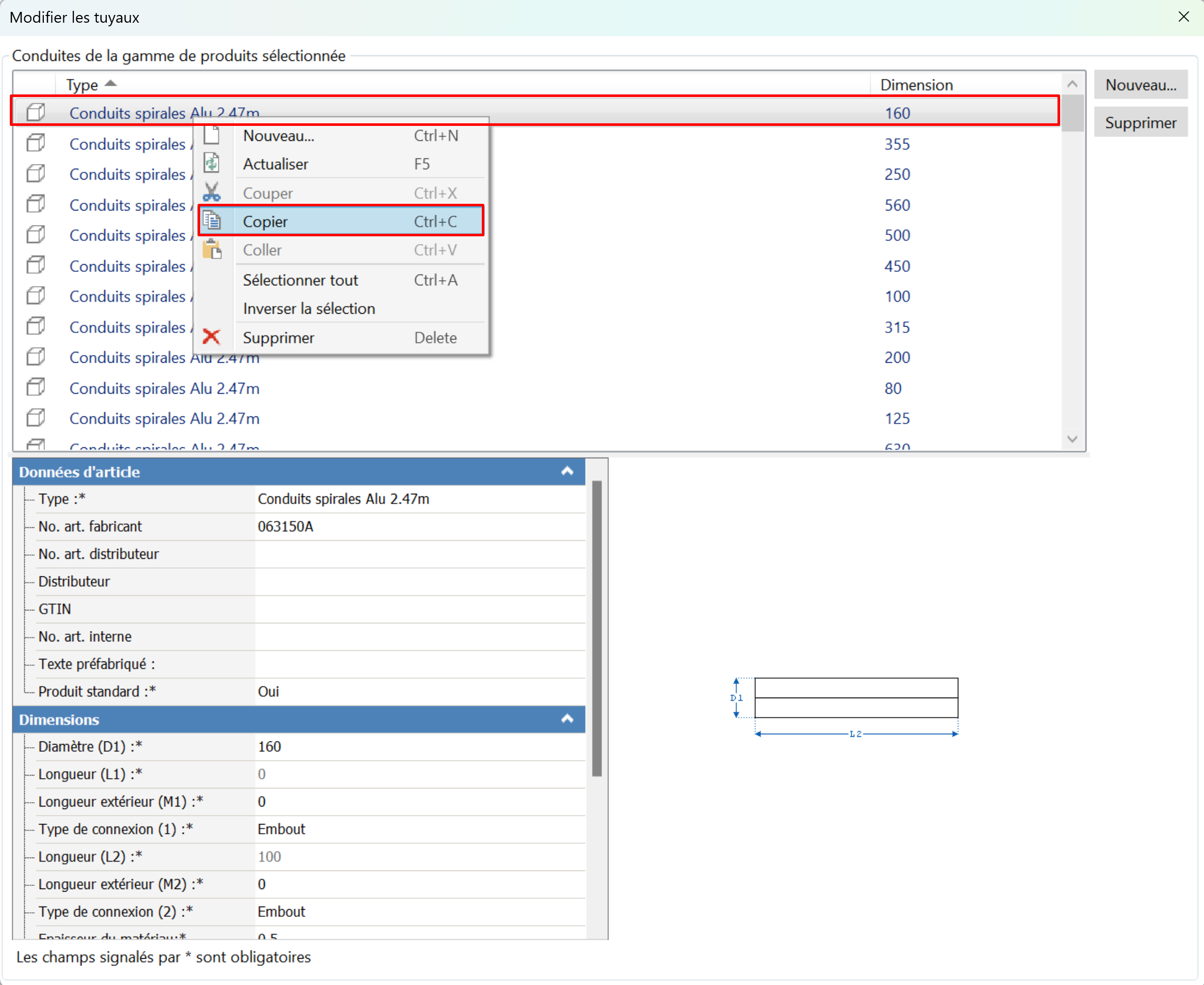

Vous ne pouvez pas modifier les types existants, uniquement les supprimer. Si vous voulez personnaliser, il vous faudra copier/coller un type. Clic droit sur le type/dimensions puis sélectionnez Copier.

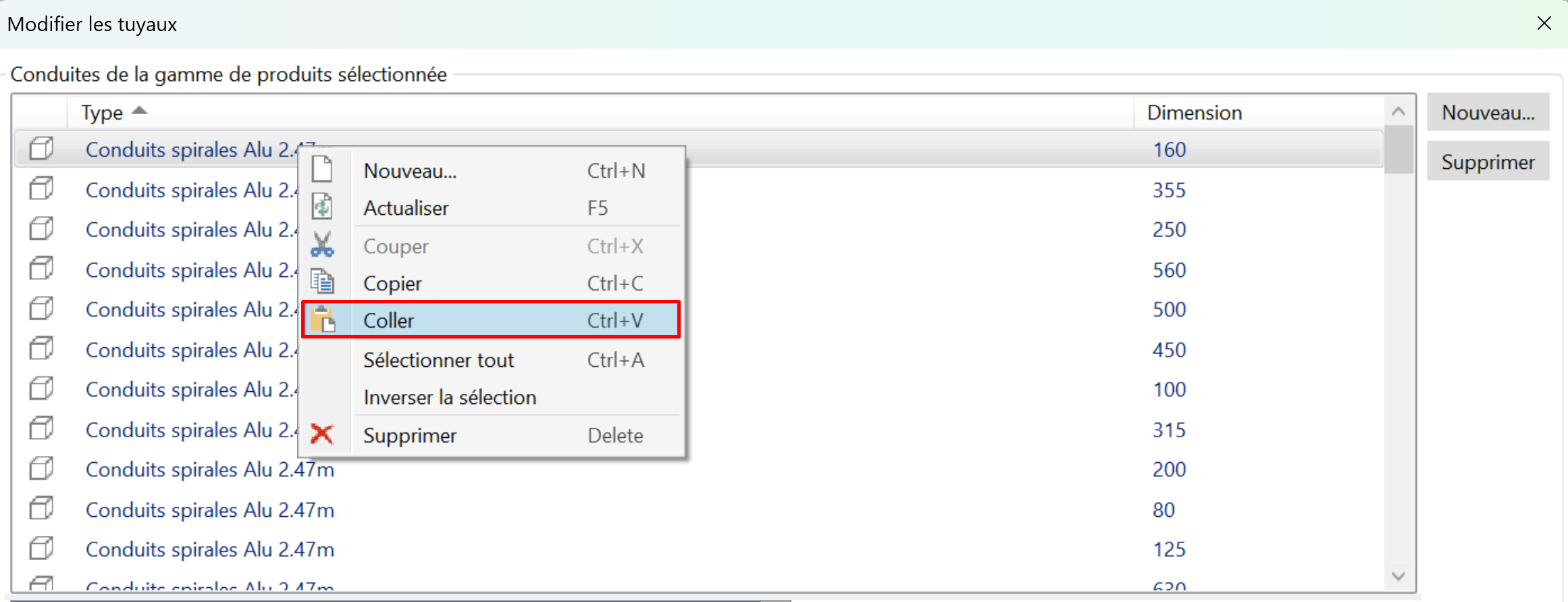

Refaites un clic droit et maintenant sélectionnez Coller

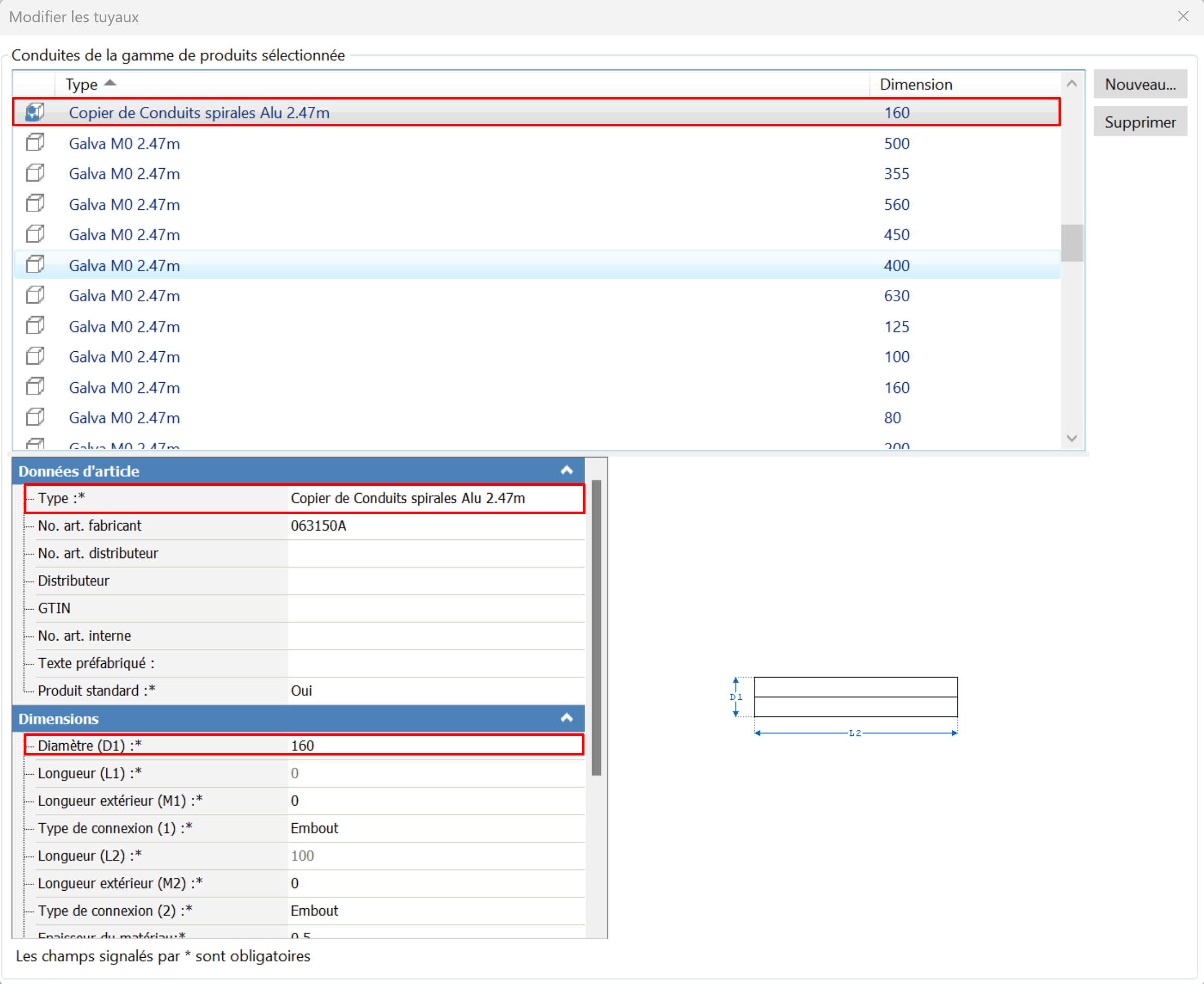

Vous retrouverez la copie dans la liste sous le nom de « Copier de xxxxxxxxx »

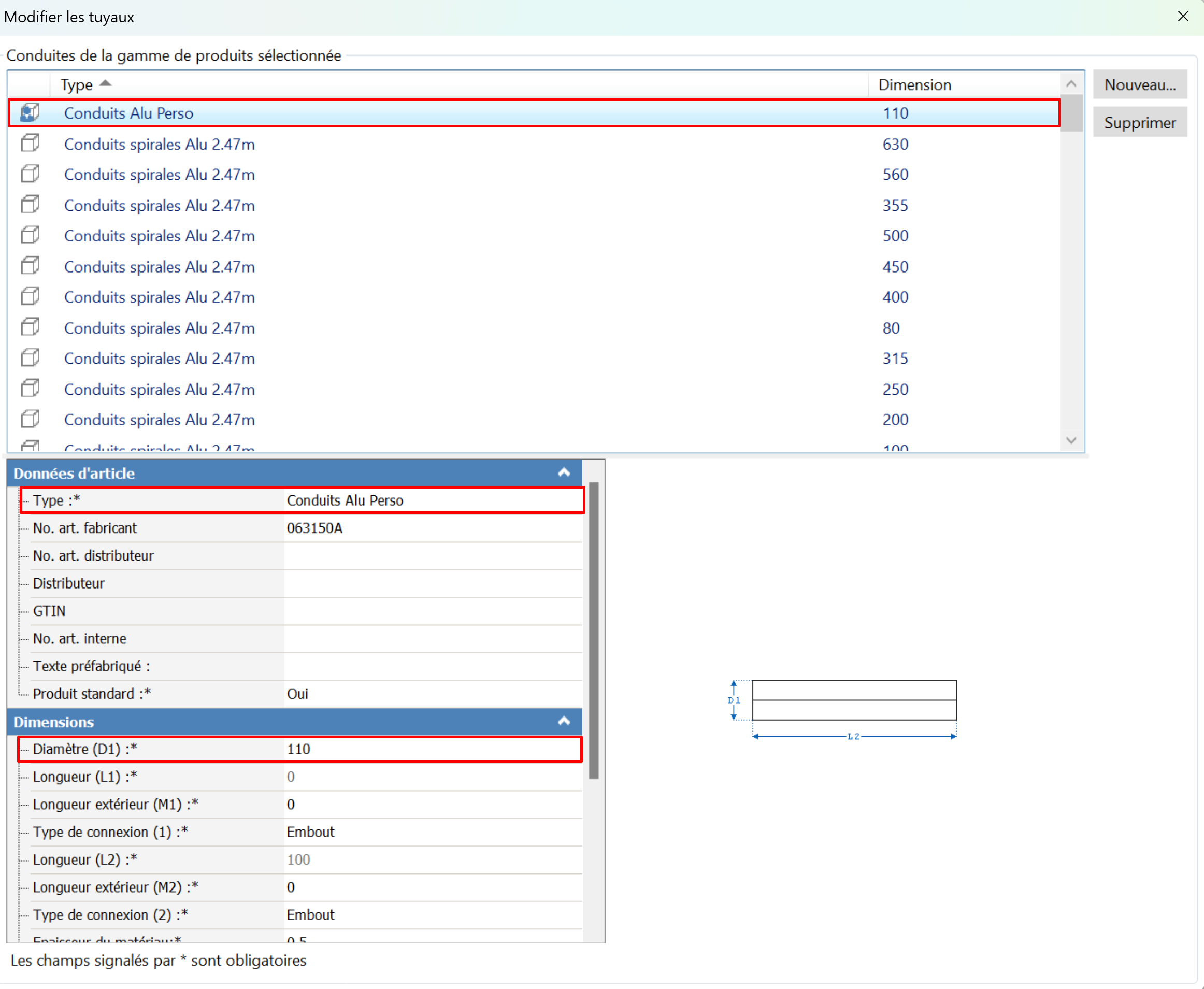

Sur cette copie, vous avez pourrez maintenant accéder à tous les paramètres et modifier :
• Le nom
• Les dimensions
• Type de connexions
• …

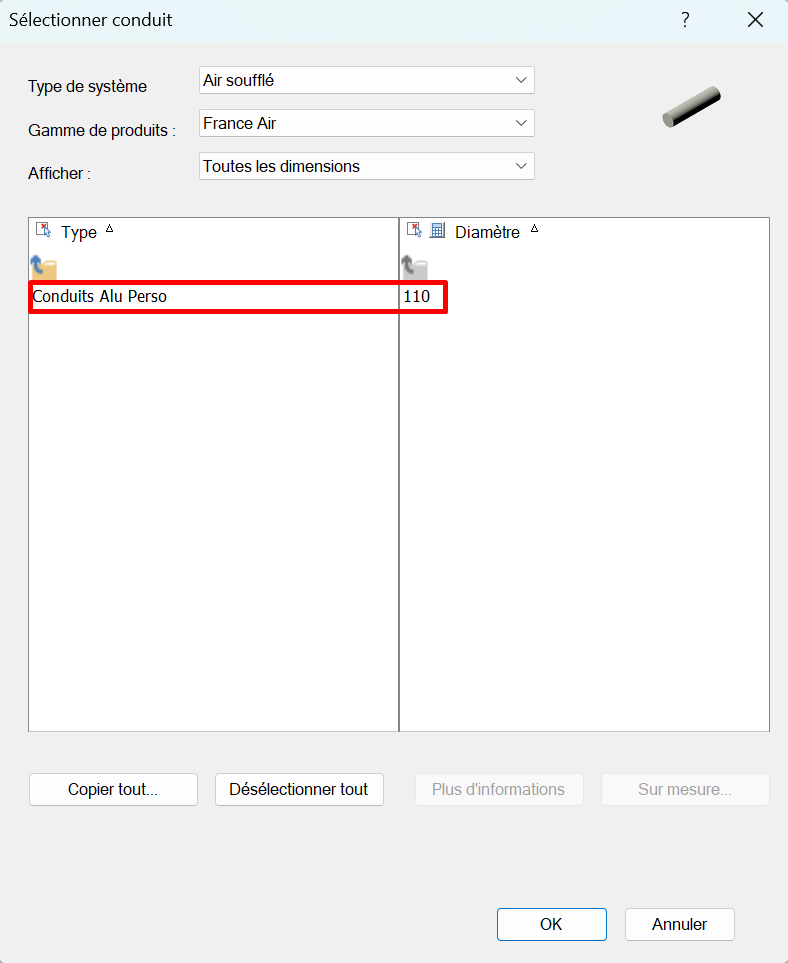

Le type et dimensions créés sont maintenant disponibles dans la palette de dessin de Stabicad.
Gestion des raccords
Pour finaliser la personnalisation, il vous faut maintenant associer les raccords aux dimensions créés.
Si vous avez juste créé un type, cette étape n’est pas nécessaire.

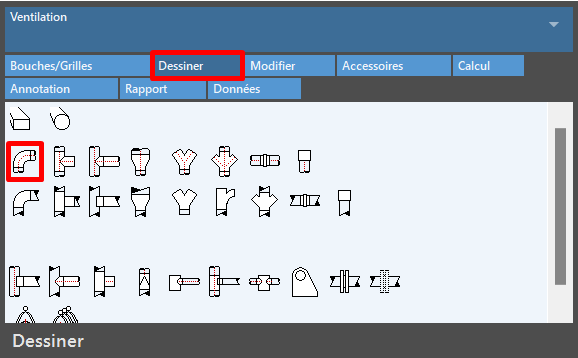

Pour créer le (ou les raccords) affiliés aux nouvelles dimensions créées, il faudra obligatoirement passer par le dessin et la palette Stabicad.

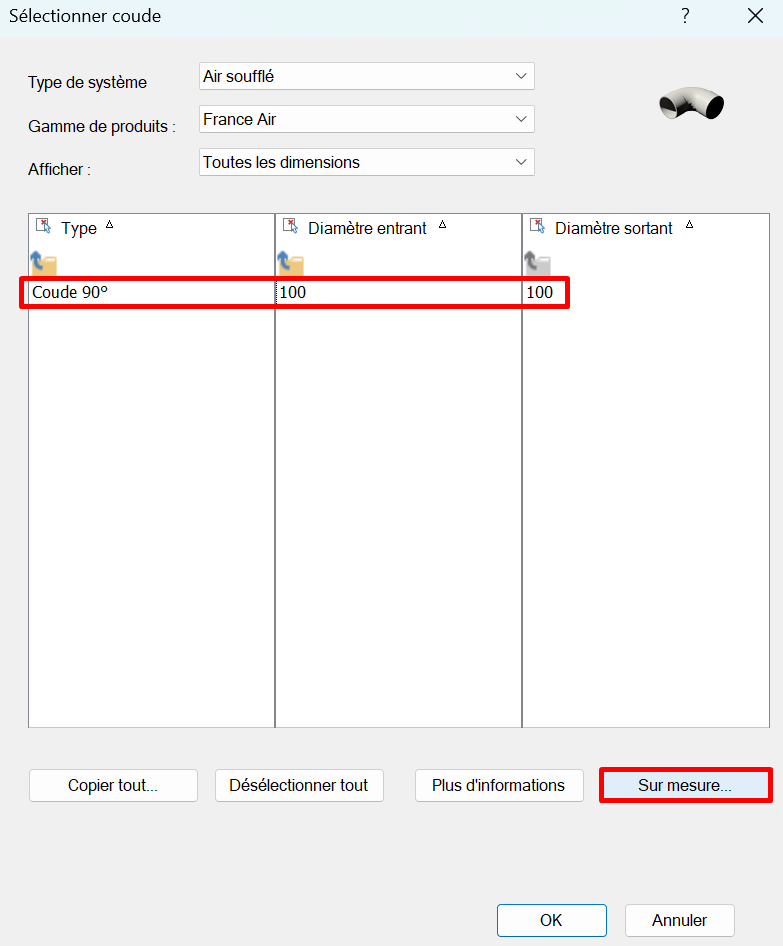

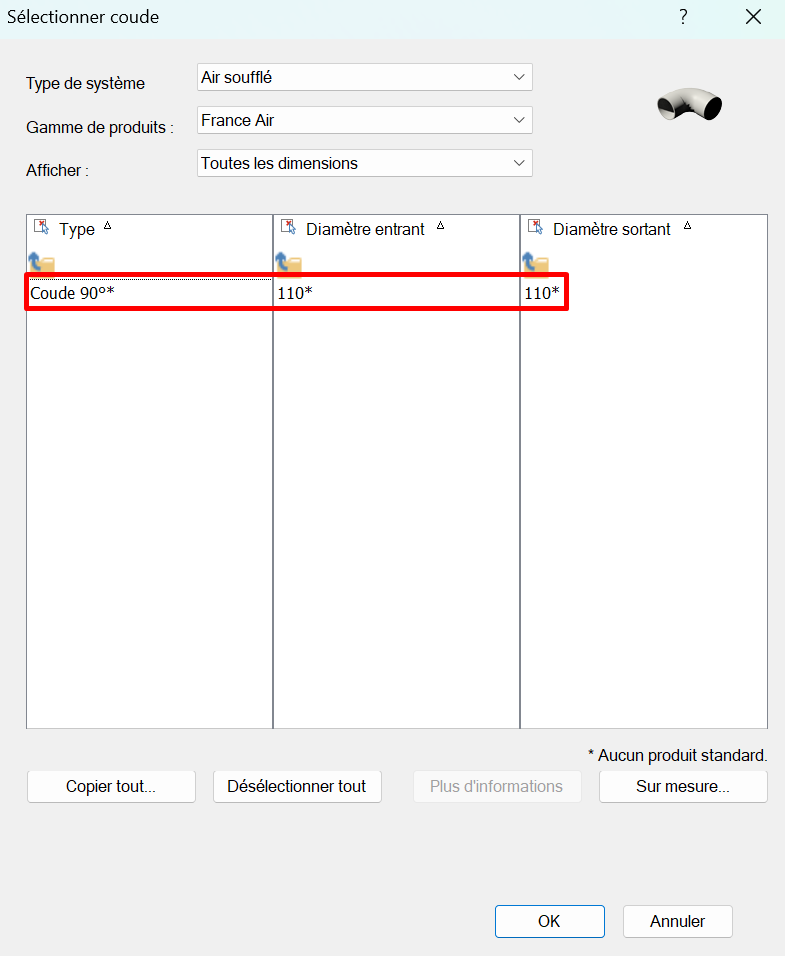

Sélectionnez le type de raccord et une dimension (choisissez la plus proche de votre dimension personnalisée). Cela aura pour conséquence de rendre accessible le champ Sur mesure.

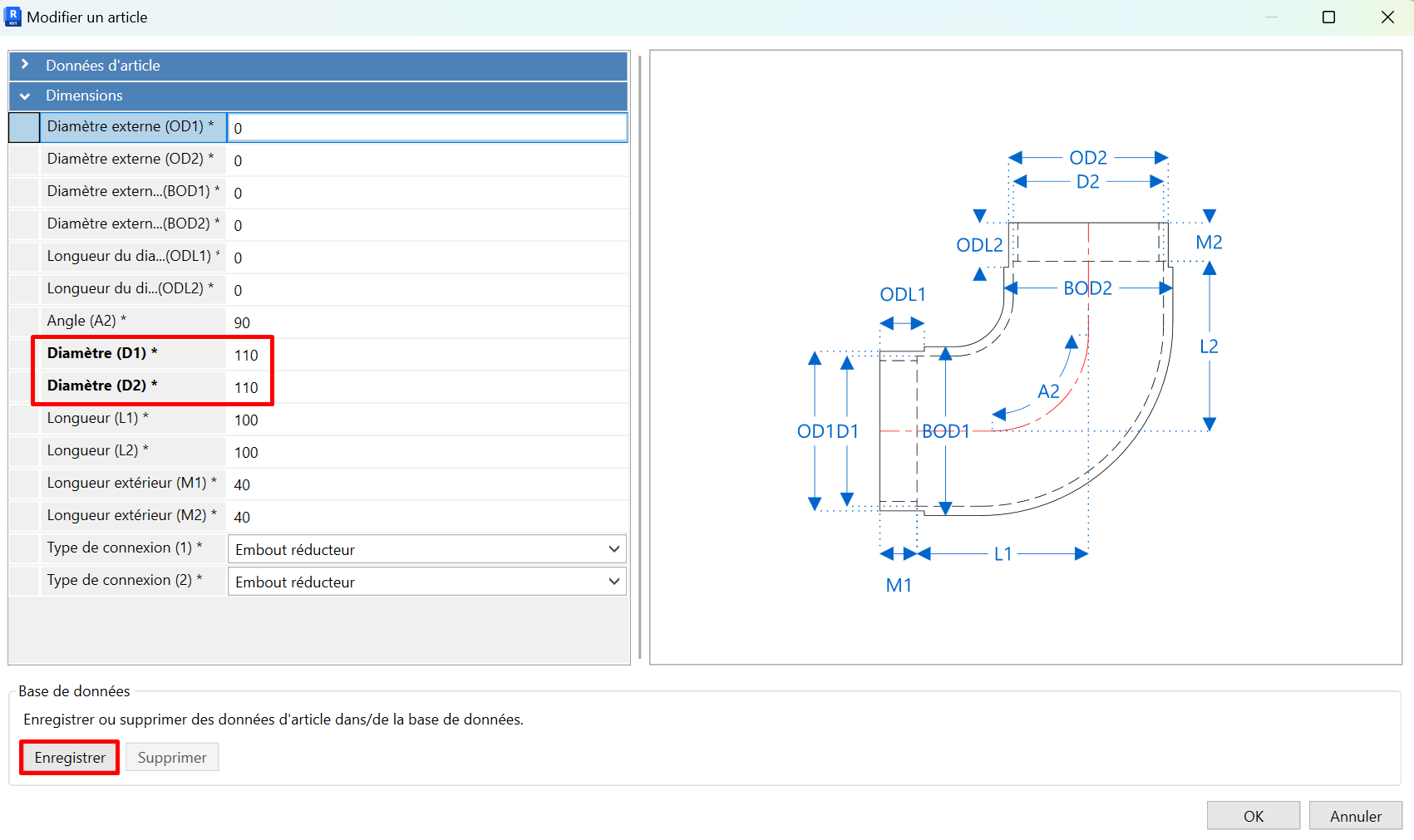

Modifiez les champs nécessaires (diamètre, longueur, angle…) et très important cliquez sur Enregistrer avant de cliquer sur OK.
Si vous ne cliquez pas sur Enregistrer, le raccord ne sera pas enregistré sur la base de données mais uniquement sur le projet en cours.
Le raccord est maintenant disponible depuis la palette de dessin.
Pour Stabicad pour Revit, celui-ci ne sera pas ajouté dans les préférences d’acheminement mais disponible dans les résolutions de nœuds et donc mis en place automatiquement lors des calculs avec redimensionnement.
Pour Stabicad pour AutoCAD, celui-ci sera ajouté dans les préférences d’acheminement et disponible dans les résolutions de nœuds et donc mis en place automatiquement lors des calculs avec redimensionnement.

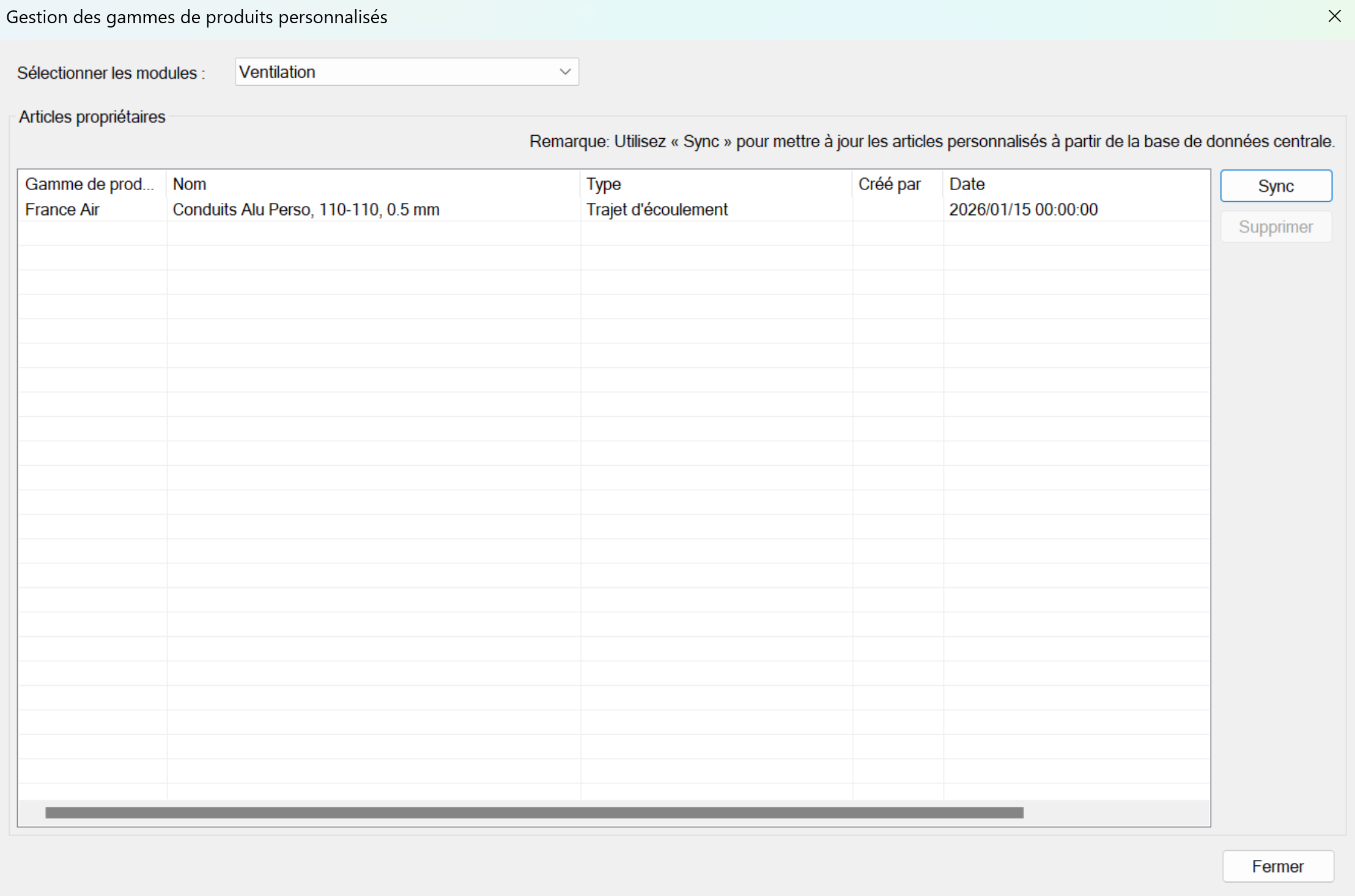

Vous pouvez retrouver facilement tous vos éléments personnalisés depuis la StabiBASE => Gestion => Gammes de produits personnalisés. Depuis cette fenêtre, vous ne pouvez qu’uniquement les consulter ou les supprimer
