Creëer custom leidingtype

Probleem:
Hoe kan er een een eigen leidingtype in Autocad toegevoegd worden?

Oplossing:

1. Ga door de installatiemappen naar de volgende map: \\Trimble\StabiCAD NL\Bin of \\Stabiplan\StabiCAD NL\Bin
2. Zoek in deze map het bestand 2322.lin op en open dit bestand.
3. Zoek een leidingtype die u wenst te wijzigen.

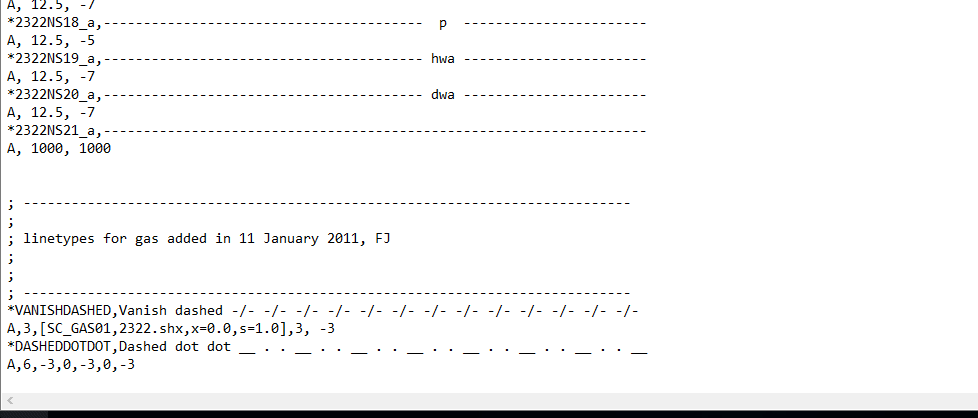

4. Kopieer dit type en plak aan het einde van de script.

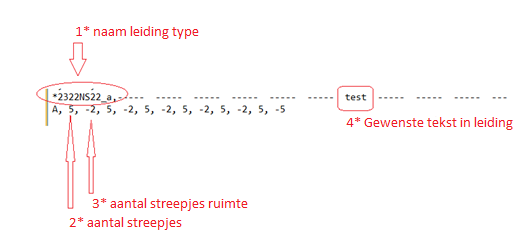

5. Wijzig dit zoals het in de onderstaande afbeelding uitgelegd staat.
6. Naam in het voorbeeld is gewijzigd naar 2322NS22_a, maar dit kan ook een willekeurige naam zijn.

7. Voer de volgende stappen uit om de gewenste leidingtype aan te maken:

• Wijzig naam (1*)
• Bepaal hoeveel ruimte u wenst tussen de lijnen. Vul de aantal gewenste streepjes (*2) en ruimtes (*3). Het - teken vervolgd met een getal is de ruimte.

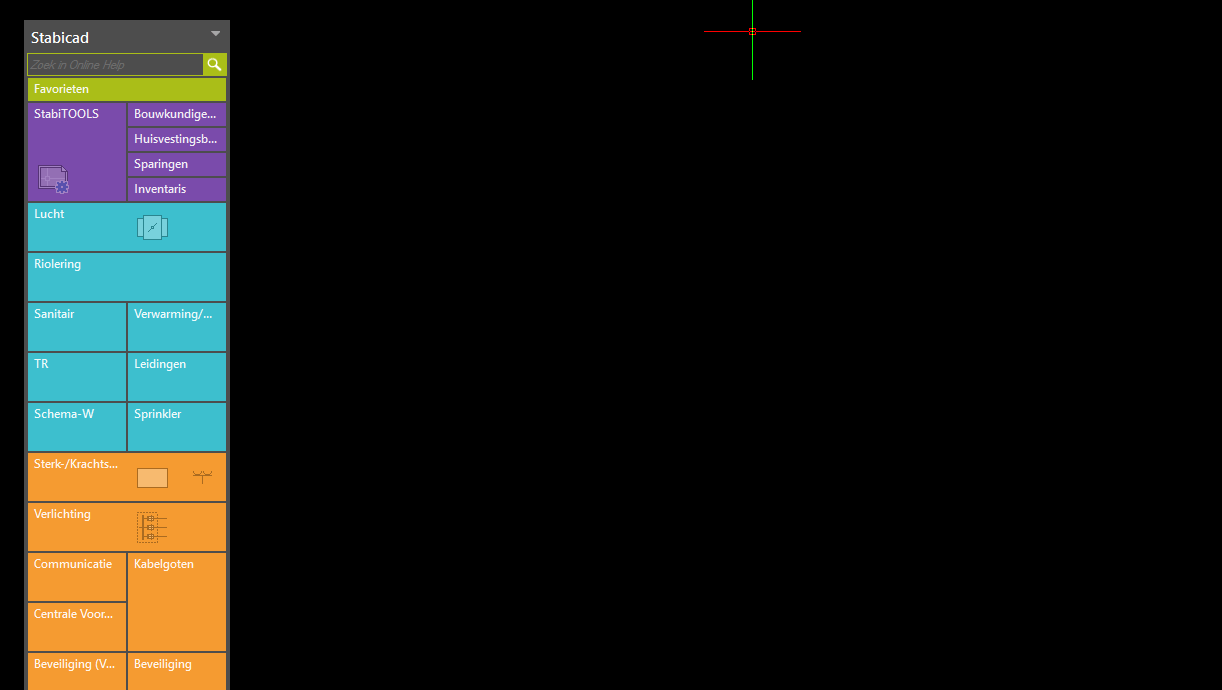

8. Open nu Stabibase

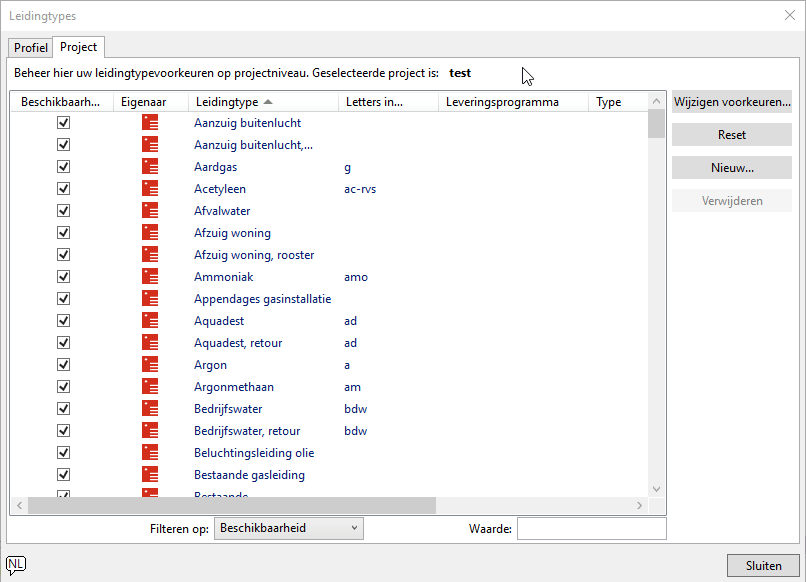

9. Ga naar Beheren > Leidingtypes...
10. Scroll naar het Vrije leidingtype 1. Is dit al bezet, neem een andere vrijeleidingtype.
11. Klik er een keer op en klik vervolgens op Wijzigen voorkeuren... en vul de nodige gegevens in de velden.

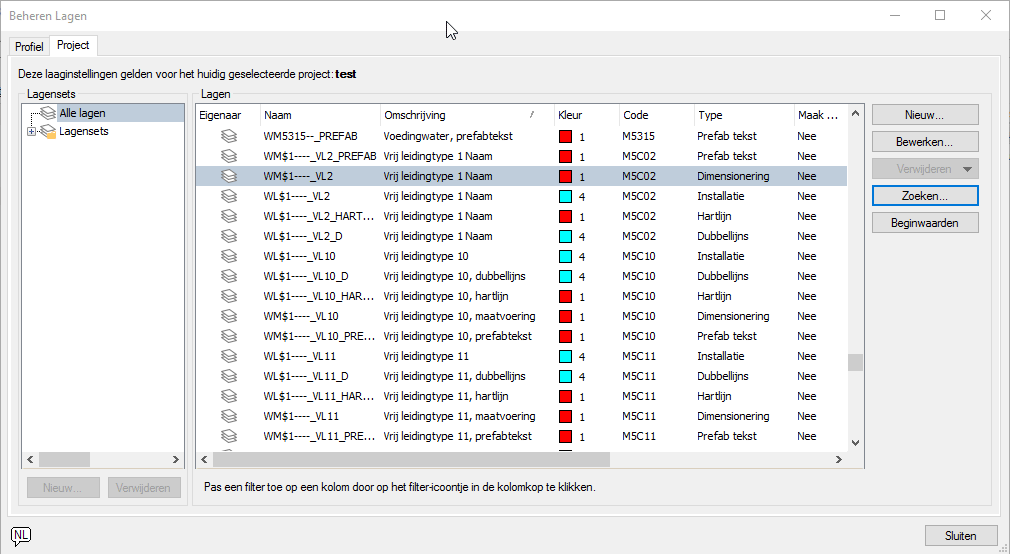

12. Ga hierna naar Beheren > lagen en zoek de Vrije leidingtype die u in de voorgaande stap heeft bewerkt op.
