Omzetten van aangeleverd model naar een Stabicad voor Revit model.
Not version-specific
Stabicad
Probleem:
U krijgt een Revit model aangeleverd van een derde partij met daarin installaties gemodelleerd met behulp van een ander programma dan Stabicad. Om Stabicad functionaliteiten te kunnen gebruiken wilt u het model omzetten, op een zo efficiënt mogelijke manier.
U krijgt een Revit model aangeleverd van een derde partij met daarin installaties gemodelleerd met behulp van een ander programma dan Stabicad. Om Stabicad functionaliteiten te kunnen gebruiken wilt u het model omzetten, op een zo efficiënt mogelijke manier.
Oplossing:
Om het project met Stabicad te kunnen bewerken moeten de families worden vervangen. Daarvoor dient eerst de keuze te worden gemaakt in welk model er gaat worden gewerkt. Na het omzetten van de families, moeten deze verwijderd worden en kunnen overige Omhulpmiddelen zoals view templates, schedules, tags en filters worden toegevoegd aan het project. Er zijn een aantal stappen nodig, klik op de stap om meer informatie te krijgen over die stap:
Stap 1: Vanuit welk model wordt er gewerkt?
Stap 2: Vervang de system families.
Stap 3: Vervang de loadable families.
Stap 4: Verwijderen van overbodige componenten.
Stap 2: Vervang de system families.
Stap 3: Vervang de loadable families.
Stap 4: Verwijderen van overbodige componenten.
Stap 5 is benodigd wanneer u in stap 1 de keuze heeft gemaakt om vanuit het aangeleverde model te werken.
Bedenk vooraf goed wat u wilt, aanpassen kan veel tijd kosten. Voor families waarmee u niets gaat doen, is het voldoende om deze te behouden zoals zij zijn aangeleverd.
Stap 1: Vanuit welk model wordt er gewerkt?
Het is belangrijk om af te wegen vanuit welk model er gewerkt gaat worden. Er zijn twee opties:
A: Er wordt verder gewerkt in het aangeleverde model.
B: Het aangeleverde model, wordt gekopieerd naar een eigen template.
Optie A: Verder werken in het aangeleverde model
- Open het aangeleverde Revit project.
- Om Stabicad functionaliteiten optimaal te laten werken, dienen template settings te worden overgehaald vanuit het Stabicad Template. Open daarom in dezelfde Revit-sessie een Revit model met een Stabicad- of uw eigen template. Volg daarna dit artikel om de juiste settings over te halen: Stabicad for Revit Template wijzigingen per Update
Voordelen:
De gehele installatie hoeft niet te worden gekopieerd naar een ander project.
De gehele installatie hoeft niet te worden gekopieerd naar een ander project.
Nadelen:
Stabicad filters, view templates, schedules, en andere instellingen dienen overgehaald te worden.
Optie B: Werken in een model met eigen- of Stabicad Template.
- Open beide modellen in één Revit sessie.
- Gebruik een 3D-view in het aangeleverde model waarin alle elementen te zien zijn.
- Selecteer de elementen, en kies in de Revit ribbon voor Copy to Clipboard.
- Ga naar het model met het Stabicad template, en kies hier een floorplan.
- In de Tab Modify kies u voor Paste > Alligned to Current View.
- Doorloop de foutmeldingen.
Voordelen:
Stabicad filters, view templates, schedules, en andere instellingen staan direct zoals u het gewend bent.
Stabicad filters, view templates, schedules, en andere instellingen staan direct zoals u het gewend bent.
Nadelen:
Het kopiëren van een gehele installatie kan zorgen voor foutmeldingen.
Stap 2: Vervang de system families.
System families kunnen worden gezien als basis-families waaruit muren, vloeren, kanaalwerk, en onder andere leidingwerk worden gegenereerd. De gebruikte system families in het aangeleverde project moeten worden omgezet naar system families welke Stabicad herkent. Wanneer dat is gebeurt, kan er bijvoorbeeld gebruik worden gemaakt van de knooppuntoplosser en andere functionaliteiten. Er zijn twee manieren om het systeem om te zetten, en het combineren van beide opties is ook mogelijk.
Het kopiëren van een gehele installatie kan zorgen voor foutmeldingen.
Stap 2: Vervang de system families.
System families kunnen worden gezien als basis-families waaruit muren, vloeren, kanaalwerk, en onder andere leidingwerk worden gegenereerd. De gebruikte system families in het aangeleverde project moeten worden omgezet naar system families welke Stabicad herkent. Wanneer dat is gebeurt, kan er bijvoorbeeld gebruik worden gemaakt van de knooppuntoplosser en andere functionaliteiten. Er zijn twee manieren om het systeem om te zetten, en het combineren van beide opties is ook mogelijk.
Optie A: Het omzetten van aangeleverde systemen naar specifieke Stabicad systemen.
- Laad met behulp van de Project Setup de leveringsprogramma’s in waarin u de bestaande installatie wilt omzetten. Project Setup vindt u onder Stabitools > Setup > Project Setup. In dit venster vindt u de leveringsprogramma’s onder Types.
- Selecteer hierna uw systeem middels een venster of met de TAB-toets.
- Gebruik het Revit filter om enkel de pipes / ducts te selecteren.
- Via het dropdown window in de instance properties kiest u voor het zojuist toegevoegde pipetype of ducttype.
- Selecteer nu het gehele stelsel inclusief de hulpstukken.
- Gebruik hierna de functie “Generiek naar Specifiek”. Deze is te vinden in de Revit ribbon Stabicad W-Installatietechniek > Converteren > Generiek naar Specifiek.
- In onderstaande video worden deze stappen getoond.
VIDEO “Convert system families with Stabicad”
Wat gebeurt er:
Omdat de pipes / ducts Stabicad elementen zijn, worden de koppelingen tussen die pipes of ducts weggegooid en opnieuw opgelost met de knooppuntoplosser. Hierdoor wordt het gehele systeem dus opgebouwd uit Stabicad elementen.
Niet alle knooppunten kunnen, onder andere door ruimtegebrek, direct worden opgelost. Stabicad geeft een melding welke knooppunten niet automatisch konden worden opgelost, en deze kunnen per knooppunt nagelopen worden.
Optie B: Omzetten van aangeleverde systemen naar Stabicad auto-routing systemen:
Een andere manier om systemen om te zetten is met de Revit functie Change Type. Deze optie kan worden gekozen wanneer auto-routings families gewenst en beschikbaar zijn. Volg onderstaand stappenplan:
Een andere manier om systemen om te zetten is met de Revit functie Change Type. Deze optie kan worden gekozen wanneer auto-routings families gewenst en beschikbaar zijn. Volg onderstaand stappenplan:
- Laad met behulp van de Project Setup de leveringsprogramma’s in waarin u de bestaande installatie wilt omzetten. Project Setup vindt u onder Stabitools > Setup > Project Setup. In dit venster vindt u de leveringsprogramma’s onder Types.
- Selecteer hierna uw systeem middels een venster of met de TAB-toets.
- Gebruik het Revit filter om enkel de Pipes + Pipe Fittings of de Ducts + Duct Fittings te selecteren.
- Klik hierna in de Revit ribbon op de functie Change Type.
- Selecteer wanneer gevraagd welk systeem u wilt omzetten.
- Via het dropdown window in de instance properties kiest u voor het zojuist toegevoegde pipetype of ducttype.
- In onderstaande video worden deze stappen getoond.
VIDEO “Convert system families with Revit”
Wat gebeurt er:
De pipetypes worden aangepast aan de hand van uw keuze. In deze types zitten routing preferences opgeslagen zodat bij bepaalde situaties, deze voorkeur wordt toegepast. Op deze manier weet de pipe welke reducer er moet worden gekozen wanneer er op een kleinere diameter wordt overgegaan.
De pipetypes worden aangepast aan de hand van uw keuze. In deze types zitten routing preferences opgeslagen zodat bij bepaalde situaties, deze voorkeur wordt toegepast. Op deze manier weet de pipe welke reducer er moet worden gekozen wanneer er op een kleinere diameter wordt overgegaan.
Niet alle knooppunten kunnen, onder andere door ruimtegebrek, direct worden opgelost. Er wordt geen melding gegeven van knooppunten welke niet of verkeerd zijn opgelost, deze dienen nog wel nagelopen te worden.
TIP:
Het omzetten van een geheel systeem is een intensieve handeling.
Dit kan bijvoorbeeld per verdieping, of per gedeelte van het gebouw.
TIP 2:
Gebruik keyboard shortcuts. Om de verschillende niet-oplosbare situaties op te lossen kunt u gebruik maken van verschillende functies. De knooppunt oplosser en Trim zijn veelgebruikte functies. De knooppuntoplosser kunt u instellen op een keyboard shortcut, de trim functie heeft al een shortcut: TR.
TIP 3:
Controleer de omzettingen via schedules. U kunt schedules aanmaken voor de verschillende categorieën en hierin bekijken of er nog oude families aanwezig zijn in het model. Via het schedule kunt u snel navigeren richting het desbetreffende element.
Controleer de omzettingen via schedules. U kunt schedules aanmaken voor de verschillende categorieën en hierin bekijken of er nog oude families aanwezig zijn in het model. Via het schedule kunt u snel navigeren richting het desbetreffende element.
TIP 4:

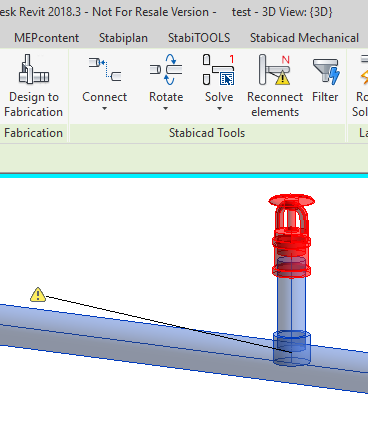

Gebruik de Stabicad functionaliteit “Reconnect Elements” om verloren connecties te herstellen. Deze tool kunt u inzetten wanneer bijvoorbeeld zadelstukken zijn losgekoppeld.
Stap 3: Vervang de loadable families.
Gebruik de Stabicad functionaliteit “Reconnect Elements” om verloren connecties te herstellen. Deze tool kunt u inzetten wanneer bijvoorbeeld zadelstukken zijn losgekoppeld.
Stap 3: Vervang de loadable families.
Loadable families zijn families die zijn gecreëerd in externe RFA-bestanden en worden geïmporteerd in uw Revit model. We kunnen bij loadable families onderscheid maken tussen Hosted, en Non-hosted families, in beide gevallen is de workflow hetzelfde. Hosted symbolen kunnen enkel worden vervangen door families die ook hosted zijn opgezet. Non-hosted families kunnen enkel worden vervangen door Non-hosted families. Controleer dus vooraf of een familie hosted is opgezet of niet. Wanneer de families zijn omgezet naar Stabicad families, kunt u gebruik maken van de Stabicad functionaliteiten. Volg onderstaand stappenplan:
- Plaats een vergelijkbare familie vanuit de Stabicad palette (bijvoorbeeld een luchtrooster of armatuur).
- Selecteer de family welke u wilt vervangen.
- Via het dropdown window in de instance properties kiest u voor de zojuist toegevoegde family.
- Controleer of het invoegpunt van de family overeenkomt *.
- Wanneer het invoegpunt overeenkomt, kunt u met rechtermuisknop Select All Instances, alle families selecteren.
- Hierna kunt u weer via het dropdown window in de instance properties kiezen voor de zojuist toegevoegde family.
- In onderstaande video worden deze stappen getoond.
VIDEO “Convert Loadable families”
* Aandachtspunt:
Loadable families hebben een invoegpunt. Controleer bij het vervangen van een familie altijd of dit invoegpunt overeenkomt. Zo kan het bijvoorbeeld zijn dat bij partij 1 het invoegpunt in het midden zit, en bij partij 2 op de rand. Wanneer u deze dan vervangt, komt de familie dus op een andere plek te staan. Dit kunt u oplossen door de family aan te passen en de Reference planes welke het origin bepalen, aan te passen.
TIP:
Controleer de omzettingen via schedules. U kunt schedules aanmaken voor de verschillende categorieën en hierin bekijken of er nog oude families aanwezig zijn in het model. Via het schedule kunt u snel navigeren richting het desbetreffende element.
Loadable families hebben een invoegpunt. Controleer bij het vervangen van een familie altijd of dit invoegpunt overeenkomt. Zo kan het bijvoorbeeld zijn dat bij partij 1 het invoegpunt in het midden zit, en bij partij 2 op de rand. Wanneer u deze dan vervangt, komt de familie dus op een andere plek te staan. Dit kunt u oplossen door de family aan te passen en de Reference planes welke het origin bepalen, aan te passen.
TIP:
Controleer de omzettingen via schedules. U kunt schedules aanmaken voor de verschillende categorieën en hierin bekijken of er nog oude families aanwezig zijn in het model. Via het schedule kunt u snel navigeren richting het desbetreffende element.
TIP 2:
Wanneer u een family gaat selecteren vanuit het dropdown menu van de instance properties, kunt u gebruik maken van de Search optie. Middels deze optie kunt u snel uw gewenste family vanuit de lijst selecteren.
Stap 4: Verwijderen van overbodige componenten.
Om ruimte te besparen kan het wenselijk zijn om de oude families en view templates te verwijderen. Dit kunt u doen door de Purge functie van Revit te gebruiken. De functie Purge Unused vindt u in de Revit ribbon onder de Tab Manage.
In het venster kunt u middels vinkjes kiezen welke elementen u vanuit het model wilt verwijderen.
Haal schedules, view templates, en filters over wanneer u in het aangeleverde model door gaat werken. Dit kan aan de hand van het artikel: Instellingen kopiëren naar een ander revit project
