How to: Revit Families installeren en plaatsen voor Stabicad for Revit

Modified: 11 aug 2026 Stabicad
Not version-specific
Stabicad

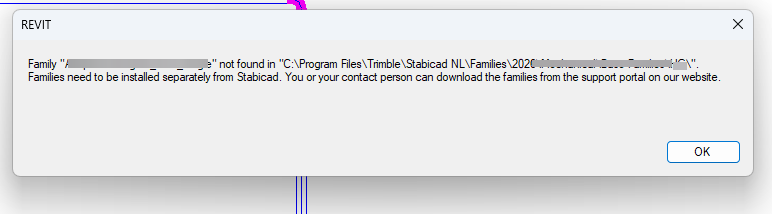

Context & Probleemomschrijving Bij het openen van een Revit-project of het plaatsen van Stabicad-elementen kunt u de volgende foutmelding krijgen: “Family '...' not found in 'C:\Program Files\Trimble\Stabicad NL\Families...'”

De Oorzaak: Trimble levert de Stabicad for Revit-families (de 3D-componenten en parametrische data) als aparte downloads aan naast het reguliere installatiebestand. De juiste versie van deze families—corresponderend met uw specifieke Revit- én Stabicad-versie—moet handmatig in de Stabicad-installatiemap worden geplaatst. Omdat er bij elke Stabicad-update nieuwe families horen, moet deze actie na iedere software-update worden herhaald.
Oplossing: Stappenplan voor installatie
Stap 1: Families downloaden
  1. Ga in uw webbrowser naar het Trimble-portaal: download.trimble.com of de supportportal.
  2. Log in en download de Family Packs die horen bij uw actieve Stabicad-versie en de Revit-versie(s) waarmee binnen uw organisatie wordt gewerkt.
  3. De downloads zijn gecomprimeerd als .zip-bestanden. Pak de zip-bestanden eerst lokaal uit.
Stap 2: De families in de juiste installatiemap plaatsen
Afhankelijk van uw installatietype (lokaal of netwerk) volgt u de bijbehorende instructies:
Methode A: Lokale installatie

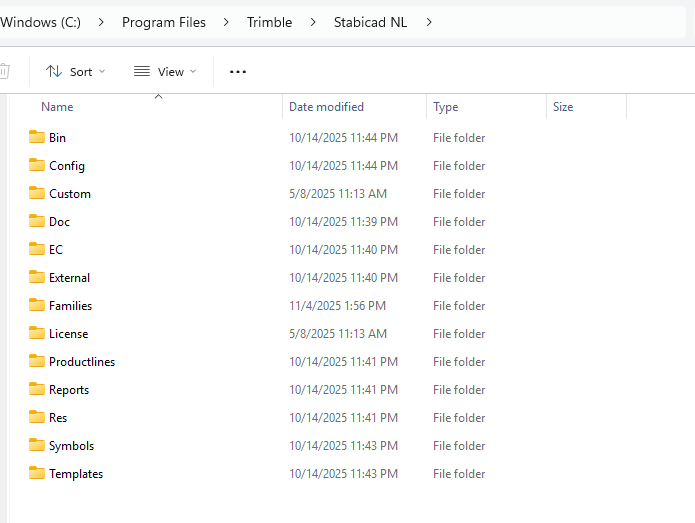

  1. Open de Windows Verkenner en navigeer naar de standaard Stabicad Families-locatie:

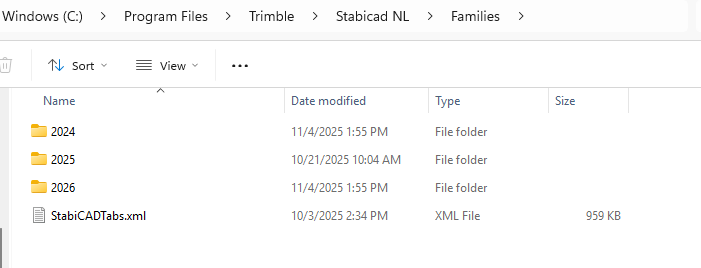

  1. Plaats hier de uitgepakte versiemappen. Een correct ingerichte map bevat een submap per Revit-versie (met de jaargang als mapnaam, bijv. 2024, 2025, 2026).




Zorg ervoor dat het bestand StabiCADTabs.xml in de root van de \Families\-map blijft staan (u kunt dit bestand gewoon laten staan).

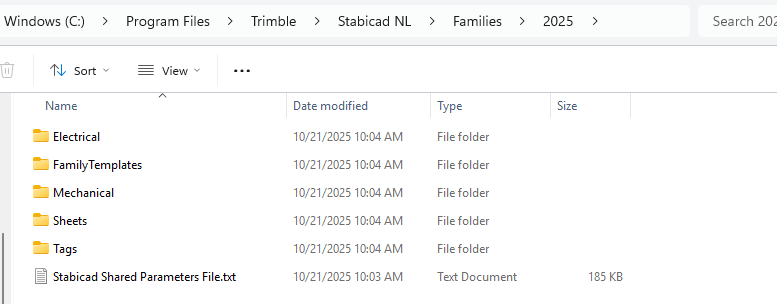

Als u de map van een specifieke jaargang (bijv. 2025) opent, dient de inhoud er als volgt uit te zien:
  • Submappen: Electrical, FamilyTemplates, Mechanical, Sheets, Tags
  • Bestand: Stabicad Shared Parameters File.txt






    Methode B: Netwerkinstallatie (Gedeelde server)
    Wanneer Stabicad als netwerkinstallatie is uitgerold, moeten de families op de centrale serverlocatie worden geplaatst.
    1. Om snel bij de juiste servermap te komen: klik met de rechtermuisknop op de Stabicad snelkoppeling op uw bureaublad en kies 'Bestandslocatie openen'.
    2. Ga in de Windows Verkenner één mapniveau omhoog.
    3. Zoek hier de map Families op en plaats de uitgepakte jaargangmappen (bijv. 2025) hier op exact dezelfde wijze als bij de lokale installatie.
    4. Laat ook hier het bestand StabiCADTabs.xml ongewijzigd staan.
    Belangrijke beheerders-tips voor schrijf- en gebruikersrechten:
    • Schrijfrechten voor eigen elementen: Revit-gebruikers die gedurende het project eigen families verzamelen of fabricaat-specifieke families koppelen aan generieke symbolen, hebben schrijfrechten nodig op de centrale of lokale Custom-map. Zorg ervoor dat zij volledige schrijfrechten hebben op de map: <Stabicad Custom map>\Families\Electrical\3DFamilies.
    • Beperkte Windows-gebruikersrechten: Indien de gebruikers lokaal geen administrator-rechten hebben op hun werkstation, moeten zij expliciete schrijfrechten krijgen op het bestand C:\Program Files\Autodesk\Revit <versie>\Program\revit.exe.config om de Stabicad add-ins correct te kunnen laden.
