How to: Resolve annotation and add-on symbol offset issues in Revit 2024+

Not version-specific

Stabicad

Wat was het probleem? Bij het plaatsen van elektrotechnische of werktuigbouwkundige elementen met gekoppelde add-on symbolen in Revit 2024+ trad er regelmatig een verschuiving op in de annotatiewergave. Dit werd veroorzaakt door de manier waarop Revit groepen (Groups) van geneste annotaties en add-on families verwerkte. De tijdelijke workaround (het handmatig loskoppelen en hergroeperen van families) kostte modelleurs veel extra tijd en handmatig correctiewerk.

De structurele oplossing (geïmplementeerd vanaf v26.08)

De nieuwe methode elimineert de noodzaak om de add-on en de annotatiefamilie in Revit samen te groeperen. Dit lost het offset-probleem volledig op. De oplossing is bereikt door gecoördineerde updates van zowel het Content Team als het Electrical Team:

Content Team Updates: Er is een directe 'Offset'-optie met bijbehorende parameters toegevoegd aan de annotatiefamilies die als basis dienen voor de add-on families. Vervolgens zijn met de Family Creator-tool alle add-on families voor alle landversies (localizaties) opnieuw gegenereerd.
Electrical Team Code-wijzigingen: De Stabicad-code is aangepast om ervoor te zorgen dat de add-on familie niet langer in de Revit-groep wordt geplaatst wanneer deze in de annotatiefamilie wordt ingevoegd. De groep bevat nu uitsluitend de annotatie zelf. De add-on wordt direct op het invoegpunt (insertion point) van de annotatiefamilie geplaatst en de offset-parameters tussen beide families zijn onder water met elkaar gesynchroniseerd.

Stappenplan: De fix toepassen op een bestaand project

Nieuwe projecten die direct in Stabicad 26.08 of 26.09 worden opgestart, werken direct out-of-the-box. Werkt u echter in een project dat is gestart in een oudere Stabicad-versie (bijvoorbeeld 26.03)? Dan is enkel het upgraden van uw Stabicad-software niet voldoende, omdat de actieve families in uw model nog de oude parameters bevatten. Volg deze stappen om het project te updaten:

Stap 1: Upgraden

Installeer Stabicad 26.08 of 26.09 (of nieuwer) op uw werkstation.

Stap 2: Families vernieuwen (Reload)

Open uw bestaande Revit-project.

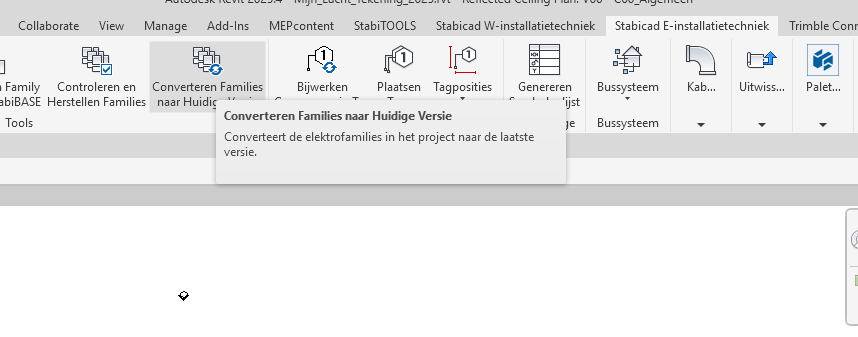

Ga naar de Stabicad E-Installatietechniek ribbon en kies Converteren Families naar Huidige Versie

⚠️ CRUCIALE WAARSCHUWING: Voorkom een "Fatal Error" door een vollopende harde schijf

Tijdens het converteren van de families in bestaande modellen (bijvoorbeeld central models met meerdere bouwlagen) naar de nieuwe 26.08/26.09 standaard, voert Revit een eenmalige conversie van de symbolen uit.

Het risico (Swapfile-groei): Tijdens dit conversieproces maakt Revit een tijdelijk wisselbestand (swapfile) aan op uw lokale harde schijf (meestal de C:\-schijf). Bij grote modellen kan dit bestand in korte tijd extreem groot worden.
Het gevolg: Als de harde schijf van uw werkstation tijdens deze conversie volloopt (bij intensieve tests met grote modellen duurde deze conversie soms wel 60 minuten voordat de schijf volledig vol was), zal Revit direct crashen met een Fatal Error en kan het model corrupt raken.
Wat u vooraf MOET doen:
1. Zorg ervoor dat u vóór het openen en converteren van een bestaand central model minimaal 50 GB tot 100 GB vrije schijfruimte heeft op uw lokale harde schijf (SSD).
2. Voer de conversie bij voorkeur eenmalig uit op een krachtig werkstation. Zodra het model succesvol is geconverteerd en gesynchroniseerd met het central model, hoeven andere modelleurs dit proces niet meer te doorlopen.
