Witte hatch ook wit op de plot tonen.
Not version-specific
Probleem:
Stabicad
In de tekening worden witte hatches getoond, maar tijdens het plotten zijn deze niet meer terug te zien.
Oplossing:
Oplossing 1: Gebruik True color 255,255,255

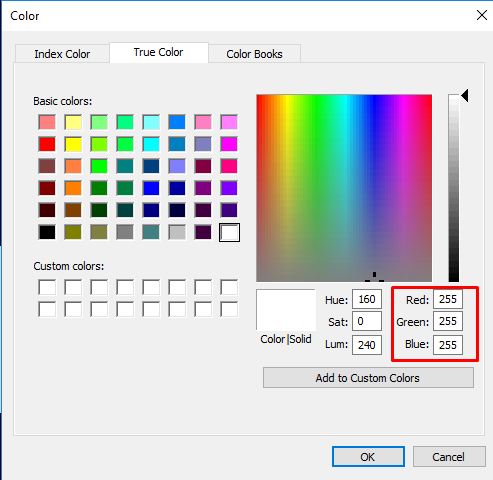

Printscreen CAD-platform:

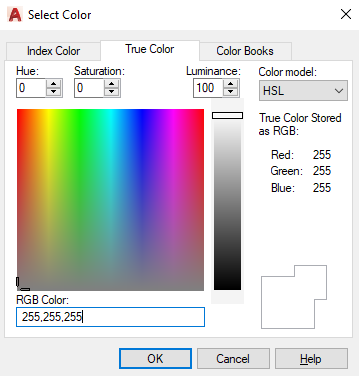

Printscreen AutoCAD:
Oplossing 2: Aanpassen in ctb file.
- Selecteer de betreffende witte hatches

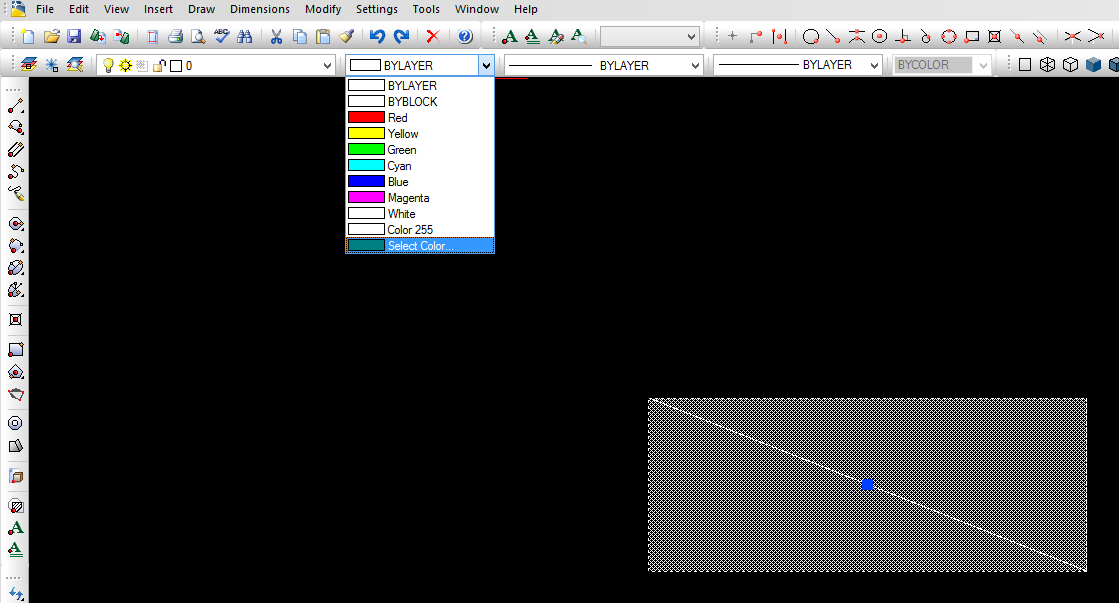

- Klik op Color control en vervolgens op Select Color.. (zie afbeelding hieronder)
- Type in het menu nummer 255 en klik op OK.

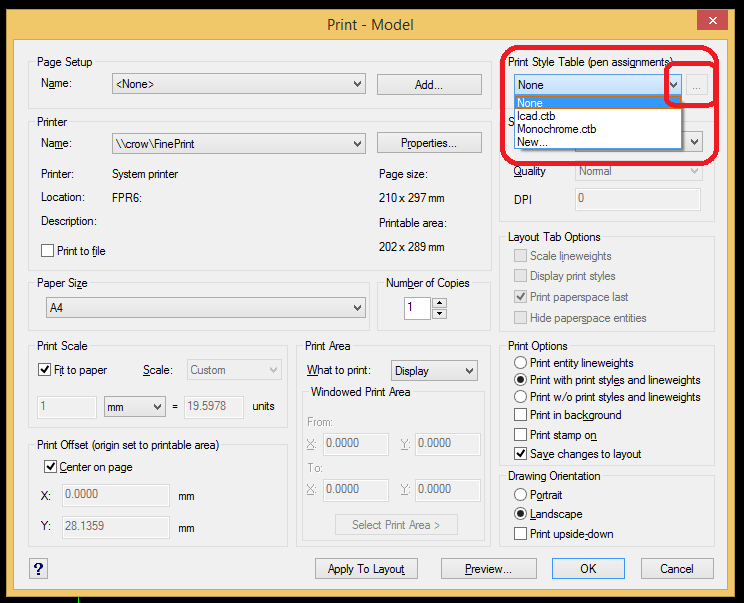

- Vervolgens moet de Print Style Table aangepast worden. Dit kan vanuit het print menu gedaan worden. (Ctrl+P)
- Selecteer de juiste .ctb en klik vervolgens op de knop met de drie punten (...) zoals in de hierboven getoonde afbeelding.

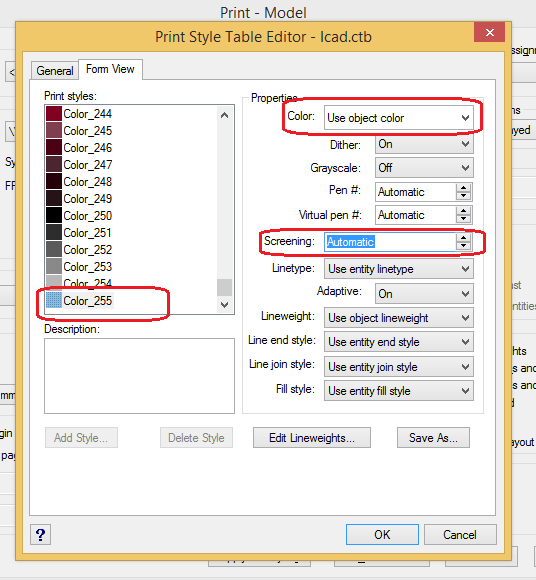

- Selecteer in het volgende menu color_255, in de properties use object color en stel Screening in op 0. Klik op OK.
Nu worden witte hatches ook toegepast in de plot.
