Tapwater berekening in Autocad

Not version-specific

Stabicad

Berekenen Tapwaterstelsel

Een tapwaterstelsel bestaat uit koud- en warmwater leidingen die met elkaar verbonden zijn en dus bij hetzelfde systeem horen.

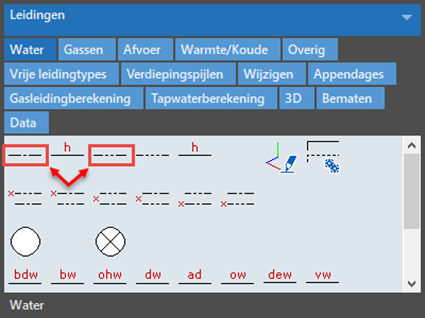

Teken de tapwaterleidingen via palette Leidingen, tabblad Water, knoppen Koudtapwater leiding of Warmtapwater leiding en stel de eigenschappen ervan in via het rechtermuis-knopmenu tijdens het tekenen.

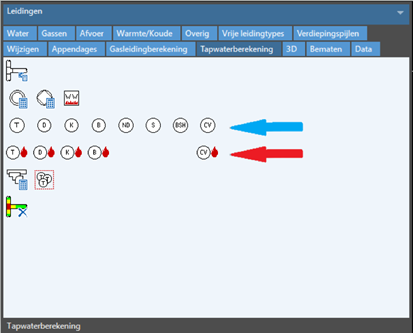

Nu voegt u een watermeter aan het stelsel toe via tabblad Tapwaterberekening, knop

Plaatsen tapwaterleidingstartpunt,

En maakt u het af door er enkele tappunten aan toe te voegen via Plaatsen tappunt (TE) of gebruik andere tappuntknoppen.

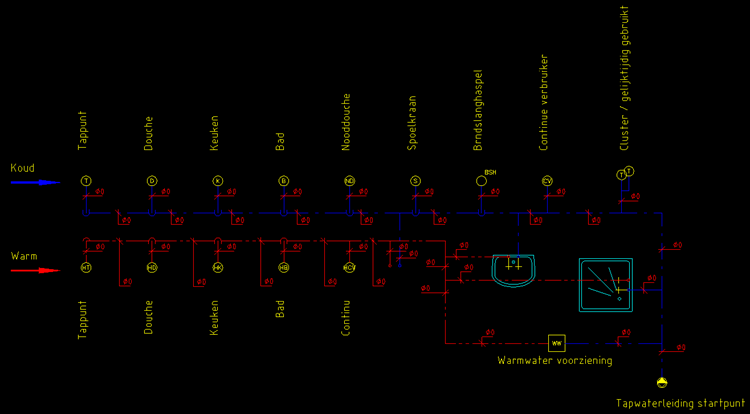

Hierop aangesloten zijn tappunten en ook een watermeter.

Tapwater startpunt (watermeter)
Warmwatervoorziening (Boiler of Combiketel)
Sanitaire toestellen met aansluitpunten van het tabblad Sanitaire toestellen
Losse aansluitpunten ook van Sanitaire toestellen
Koud en warmwater aansluitpunten van het tabblad Tapwaterberekening

Aansluitpunten worden geplaatst en krijgen automatisch eigenschappen mee.

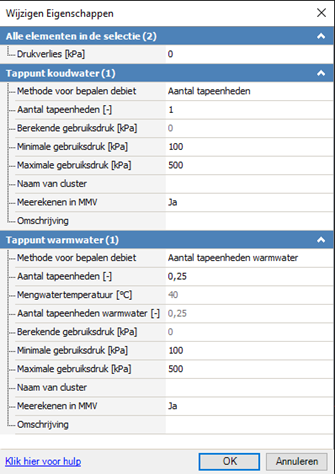

Deze gegevens zijn aan te passen via Wijzigen eigenschappen tapwaterberekening

Voorbeeld hiervan bij de getekende wasbak met koud- en warmwater aansluitpunten.

Om wijzigingen te kunnen constateren hebben we diameter bematingen op de leidingen gezet.

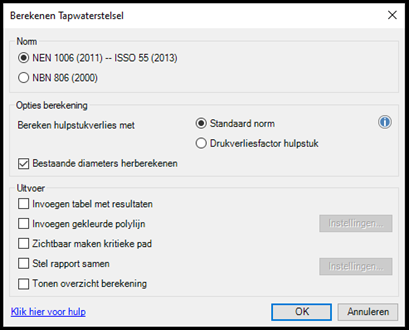

Bij activeren van de Tapwater berekening en selectie van het gehele systeem verschijnt de volgende dialoog:

Uitgangspunten

De berekening is gebaseerd op de NEN 1006 (2011), komt overeen met ISSO 55 uit (2013) voor Berekening Tapwaterstelsel.
Alternatief is de Belgische norm NBN 806 uit (2000)
De getekende leidingen Drinkwater en Verwarmd Tapwater zijn zonder materiaalkeuze.
Bovenstaande keuze is voor een ontwerpberekening: Wel diameters wijzigen, geen rapportage.

Een tapwaterberekening kan alleen gemaakt worden als het systeem volledig aangesloten is en maar één tapwaterleiding startpunt heeft.

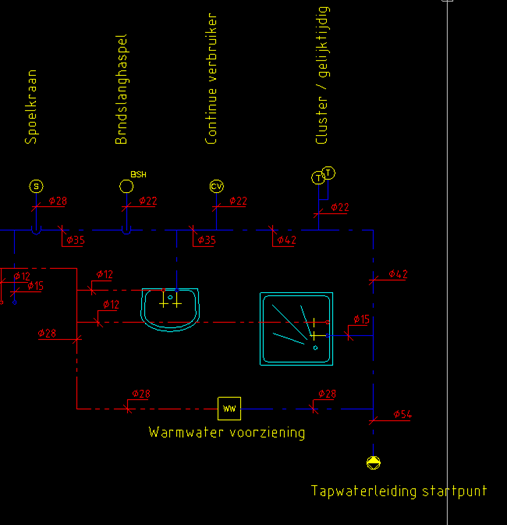

Het resultaat is dat in de tekening alle diameters zijn bepaald

Tips en Trucs

Aangezien van tevoren geen materiaalkeuze voor de leidingen gemaakt is worden de diameters gekozen van het Koper materiaal. (double-click op leiding)
Om bij gebruik van flexibel materiaal toch een redelijke vrijheid te hebben voor diameters is het een goed idee om bijvoorbeeld onbepaald flexibele pijp te kiezen.
Aansluiten van leidingen en ook tappunten kan gedaan worden met oplossen knooppunt.
Op de sanitair kaart is ook een aparte aansluitfunctie voor sanitair toestellen
Na de ontwerpberekening kunnen we het e.a. ook controleren via diverse rapporten en tabellen. Werkwijze voor de berekening is identiek. Maar nu zonder diameter wijzigingen.
In de rapporten en tabellen is een compleet overzicht van de drukverliesberekening en ook een debietberekening (met wachttijd bij de warmwater aansluitingen).
StabiCAD tapwater berekening ondersteund ook het gebruik van Warmwater circulatieleiding. Hiermee wordt de wachttijden voor warmwater aansluitingen drastisch verminderd.
Een Warmwatercirculatie leiding wordt getekend tussen het laatste warmwater aansluitpunt en aangesloten op de voedingsleiding van de warmwatervoorziening.
Bepaalde gedeeltes van het systeem kunnen vastgezet worden door gebruik van de functie Wijzigen eigenschappen tapwaterberekening.

Hiermee wordt voorkomen dat aansluitingen elke keer weer doorgerekend en mogelijk gewijzigd worden.

Stelsels van verschillende verdiepingen kunnen met elkaar gekoppeld worden d.m.v. pijlen. Hiervoor zijn de verdiepingspijlen dan voorzien van labels:

Label (0-1) is per definitie altijd vast aan (1-1) , zo ook label (0-2) aan (1-2)

Let op dat het volledige systeem, op alle verdiepingen, geselecteerd wordt voor de berekening.
Om te controleren of alles goed aangesloten is kun in de berekeningsfunctie na het aanklikken van een leiding gekozen worden voor Selecteren volledig systeem. Als het goed is aangesloten wordt alles mee geselecteerd.

In de bijlage van het artikel vindt u een aantal voorbeeld tekeningen.
